深入BLE低功耗蓝牙

写在前面

最近在做蓝牙相关的工作，也终于有机会能由浅入深的把蓝牙的工作流程梳理一遍。梳理整个流程时，顺便写下这篇博客。

总的来说，蓝牙是工作在 2.4GHz ISM 频段上的一种无线通信协议。经典蓝牙和低功耗蓝牙分别有79个和40个信道可用，本文只关注低功耗蓝牙，仅涉及经典蓝牙中与BLE共同之处。

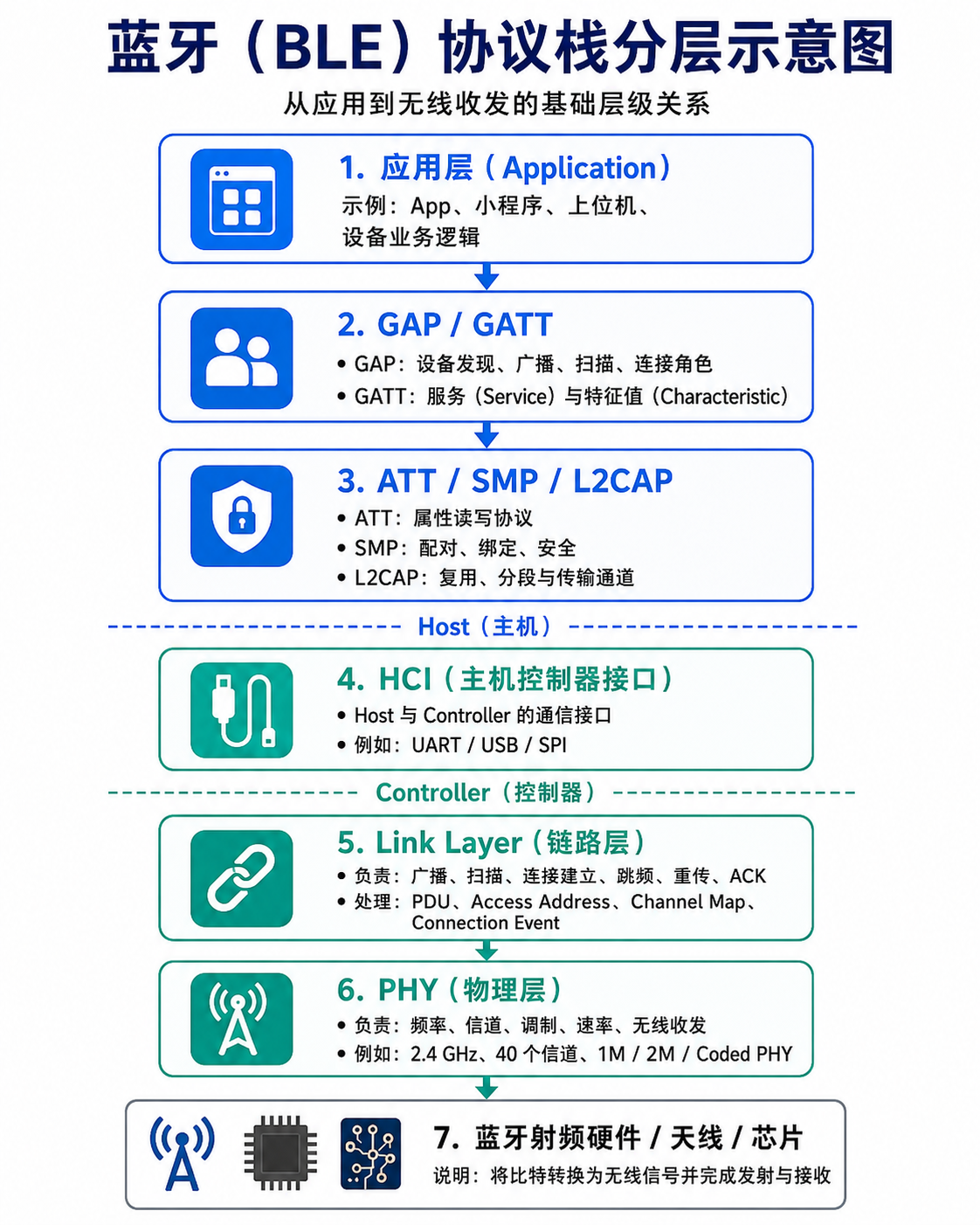

基础协议栈

如果只关注蓝牙在应用层的实现，往往只需要关注蓝牙的广播、服务即可，但是如果需要关注蓝牙的广播包是怎么发的？收发双方是如何跳频的，都需要更深入的了解 Conyroller 控制层中的 物理层、链路层。想要了解这两个层级，就需要先从蓝牙发送的数据空口包出发。

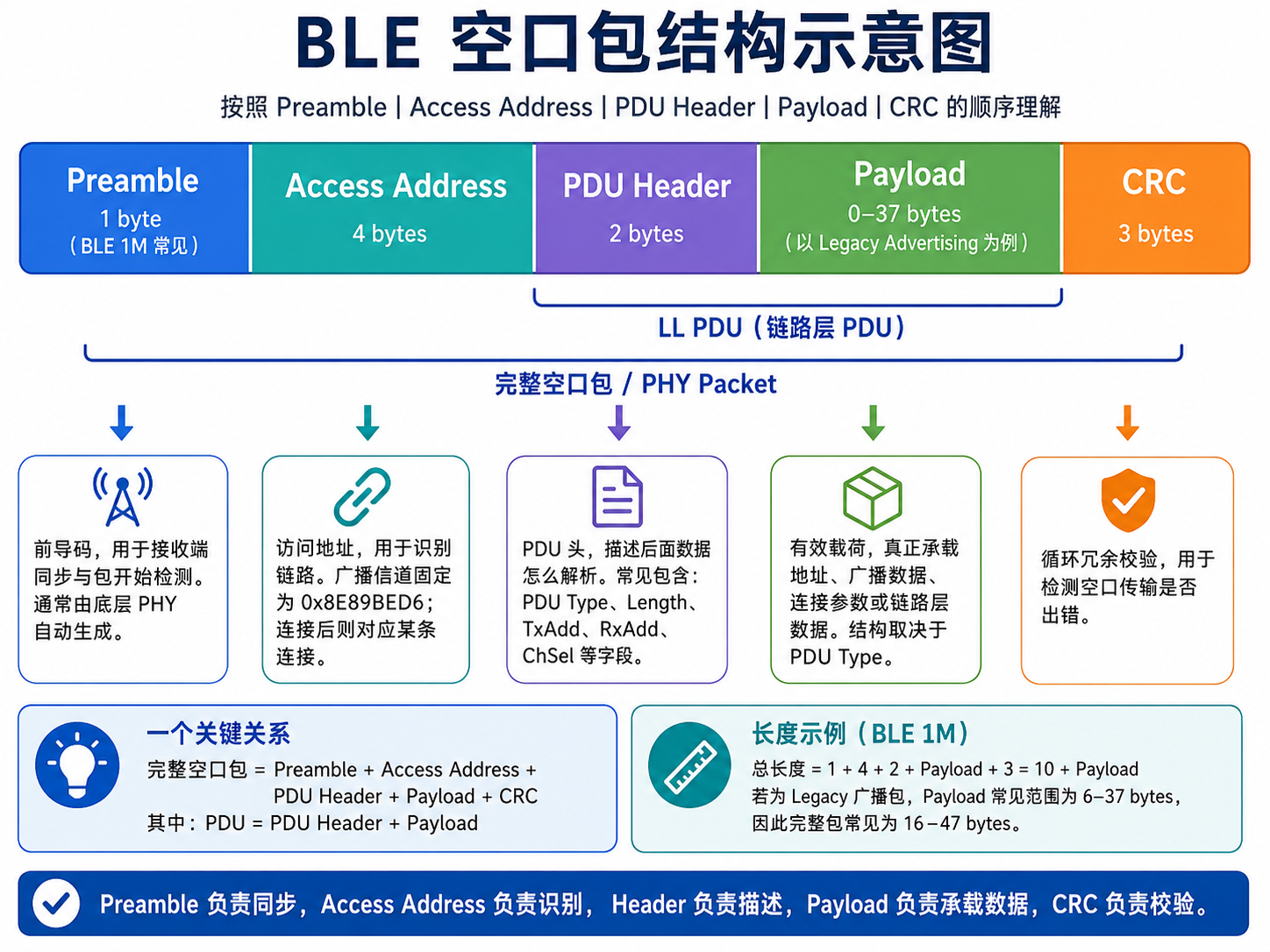

BLE 空口包结构

Preamble 前导码 通俗讲就是告诉接收方“我开始发数据了，请从这里开始接收”。在低功耗蓝牙BLE中，大部分情况下前导码都是 0x55 或 0xAA, 它是由 Access Address 最低位决定的，当最低位为 0 时，前导码是 0x55，当最低位是 1 时，前导码是 0xAA。0x55 和 0xAA 这两种前导码的设计是结合工程中的实际问题确定的，在实际的环境中可能会出现RF极性翻转等问题，导致接收到的数据解调后可能是 0x55 或 0xAA, 但是接收时通过 Access Address 最低位就能确定这个究竟是“真的”前导码，还是误触发的或者随机出现的。Preamble 的设计相当于设计两道门槛，只允许“大概率是真实数据包”的数据进入，把有限的资源分配给真正需要的数据。

Access Address 访问地址 在BLE中只保留两种，一个是广播通道，一个是数据通道。广播通道固定为 0x8E89BED6, 数据通道的 Access Address 是随机的，只要生成的不是特殊的即可（特殊的包括 全0、全1、与广播通道一致等）。在实际的接收方视角下，接收的数据可能是包含噪声的，所以需要在其中定位 Preamble 和 Access Address ，达到数据筛选的目的。同时，广播通道的访问地址是固定的，但是数据通道的访问地址是随机生成的，这就需要了解到在建立数据连接之前，这个访问地址已经通过 CONNECT_IND 类型的方式携带，这一步就告诉接收方，你连接后需要接收 Access Address 是 xxx 数据。

PDU Header
└── PDU Type = CONNECT_IND / CONNECT_REQ

PDU Payload:
┌──────────────────────────────┐
│ InitA (6B)                   │
│ AdvA  (6B)                   │
│ Access Address (4B) ← 在这里 │
│ CRC Init (3B)                │
│ WinSize (1B)                 │
│ WinOffset (2B)               │
│ Interval (2B)                │
│ Latency (2B)                 │
│ Timeout (2B)                 │
│ Channel Map (5B)             │
│ Hop Increment (5 bits)       │
└──────────────────────────────┘

PDU Header

PDU Header 结构

接下来就是在开发中关注最多的PDU部分，这部分可以简单的拆解为 PDU Header 和 Payload 两部分，其中 Header 有 2 字节，两字节的结构如下

Advertising PDU Header (16 bits)
│
├── PDU Type (4 bits)
│     └── 指示 PDU 类型，例如 ADV_IND / SCAN_REQ / SCAN_RSP / CONNECT_IND
│
├── RFU / Reserved (1 bit)
│     └── 保留位，当前应为 0
│
├── ChSel (1 bit)
│     └── Channel Selection 标志，用于指示 Channel Selection Algorithm #2 相关能力
│
├── TxAdd (1 bit)
│     └── 发送方地址类型
│         ├── 0 = Public Address
│         └── 1 = Random Address
│
├── RxAdd (1 bit)
│     └── 接收方 / 目标地址类型
│         ├── 0 = Public Address
│         └── 1 = Random Address
│
├── Length (6 bits)
│     └── Payload 长度，范围 0~63 bytes
│
└── RFU / Reserved (2 bits)
      └── 保留位，当前应为 0

| PDU Type | RFU | ChSel | TxAdd | RxAdd | Length | RFU |
|----------|-----|-------|-------|-------|--------|-----|
| 4 bits   | 1   | 1     | 1     | 1     | 6 bits | 2   |

PDU Type

其中 PDU Type 决定了这整个PDU包是什么语义、进入什么状态机，下面是所有的 PDU Type 类型

分类	PDU Type	方向	语义	是否可连接	是否可扫描响应	状态机作用
广播	ADV_IND	广播 → 所有	可连接广播（通用设备发现）	✔	✔	Advertising
广播	ADV_DIRECT_IND	广播 → 指定设备	定向连接广播	✔	❌	Advertising → Connect
广播	ADV_SCAN_IND	广播 → Scanner	可扫描广播	❌	✔	Advertising
广播	ADV_NONCONN_IND	广播 → 所有	不可连接广播（Beacon）	❌	❌	Advertising

---

分类	PDU Type	方向	语义	作用
扫描	SCAN_REQ	Scanner → Advertiser	请求更多广播信息	扫描交互
扫描	SCAN_RSP	Advertiser → Scanner	补充广播数据	扫描交互响应

---

分类	PDU Type	方向	语义	核心作用
连接建立	CONNECT_IND / CONNECT_REQ	Central → Peripheral（广告信道）	建立连接	切换到 Data Channel
连接建立	AUX_CONNECT_REQ (BLE 5)	Central → Peripheral	扩展广播连接建立	扩展广告

---

分类	PDU Type	方向	语义	状态
数据通道	DATA PDU	双向	已建立连接的数据传输	Connection State

---

分类	PDU Type	方向	语义	说明
扩展广播	AUX_ADV_IND	广播 → 扫描器	BLE 5 扩展广播入口	Secondary Channel
扩展扫描	AUX_SCAN_REQ	Scanner → Advertiser	扩展扫描请求	BLE 5
扩展扫描	AUX_SCAN_RSP	Advertiser → Scanner	扩展扫描响应	BLE 5

RFU 预留

RFU 有 1 个字节，SIG将其暂时作为保留位置，等待后续扩展。

ChSel

ChSel Channel Section 表示是否支持 Channel Selection Algorithm #2 算法，当 ChSel 为 0 时表示不支持(默认支持 CSA #1)，只有当其为 1 时才表示支持。

TxAdd 和 RxAdd

TxAdd 和 RxAdd 分别表示发送、接收方的地址类型，当为 0 时表示随机地址，当为 1 时表示公有地址。这只时一个标志位，表示公有还是随机。当表示公有时，这个地址是IEEE为厂家分配的，当表示随机时，这个地址是随机生成的。

Length

Payload Lenghth 表示后续 payload 的长度，目的是告诉接收方从我开始接收指定长度的数据。当广播时，payload 长度最大是 37 所以 Payload Length 是 0x25。按理说 6 bits 最大能够表示的 payload length 是 64 个字节，就是 0x40 ，但是在广播中只允许 payload 以最大 37 个字节的长度发送，这一点需要注意。

PDU Payload

PDU Payload 的结构取决于 PDU Type，下面列举几个不同PDU Type 下 Payload 的示例

ADV_IND 广播

ADV_IND Payload
│
├── AdvA      (6 bytes)
│     └── Advertiser Address，广播设备地址
│
└── AdvData   (0–31 bytes)
      └── 广播数据，使用 AD Structure 组织

其中 AdvData 是由多个 AD Structure 组成，下面是其结构

AD Structure
│
├── Length  (1 byte)
├── AD Type (1 byte)
└── AD Data (Length - 1 bytes)

比如一个广播的 AdvData 数据是

02 01 06
05 09 47 43 5F 31

那么其中 AD Structure 是

AD Structure 1
│
├── Length  = 0x02
├── Type    = 0x01    Flags
└── Data    = 0x06

AD Structure 2
│
├── Length  = 0x05
├── Type    = 0x09    Complete Local Name
└── Data    = 47 43 5F 31  → "GC_1"

SCAN_RSP

SCAN_RSP Payload
│
├── AdvA           (6 bytes)
│     └── Advertiser Address
│
└── ScanRspData    (0–31 bytes)
      └── 扫描响应数据，结构和 AdvData 一样

使用 SCAN_RSP 可以让广播携带更多附加信息，相当于对 ADV_IND 的补充，比如在一个应用中需要过滤某服务ID为 xxx-xxx-xxxx 的设备，则可以通过这个将这部分数据广播出去。

CONNECT_IND

这是连接发起时重要的一次广播，他会携带，它的结构是

CONNECT_IND Payload
│
├── InitA     (6 bytes)
│     └── Initiator Address，连接发起方地址，通常是 Central
│
├── AdvA      (6 bytes)
│     └── Advertiser Address，被连接设备地址，通常是 Peripheral
│
└── LLData    (22 bytes)
      └── 后续 data channel 的连接参数

我们之前谈论的 Access Address 就在其 LLData 中，这次之后接收方就知道发送方每次发送的 Access Address。

LLData (22 bytes)
│
├── Access Address       (4 bytes)
│     └── 后续 data channel 使用的 AA
│
├── CRC Init             (3 bytes)
│     └── 后续 data channel CRC 的初始值
│
├── WinSize              (1 byte)
│     └── 首次连接事件接收窗口大小
│
├── WinOffset            (2 bytes)
│     └── 首次连接事件的时间偏移
│
├── Interval             (2 bytes)
│     └── Connection Interval，连接事件间隔
│
├── Latency              (2 bytes)
│     └── Slave Latency，Peripheral 可跳过的连接事件数
│
├── Timeout              (2 bytes)
│     └── Supervision Timeout，连接超时时间
│
├── Channel Map          (5 bytes)
│     └── 37 个 data channel 的可用信道位图
│
└── Hop + SCA            (1 byte)
      ├── Hop Increment  (5 bits)
      └── Sleep Clock Accuracy, SCA (3 bits)

CRC

CRC 这部分是 CRC24， 包含 PDU Header + PDU Payload，不包含 Preamble 和 Access Address。需要注意的是，在广播信道中 CRC 初始寄存器的值是 0x555555，再此基础上计算。

crc = CRCInit

对 PDU Header + PDU Payload 的每一个 byte：
    从 bit0 到 bit7 依次处理

每处理一个 bit：
    feedback = (crc bit0) XOR (input bit)
    crc = crc >> 1
    如果 feedback == 1:
        crc = crc XOR 0xDA6000

以上就是BLE低功耗蓝牙的广播通道和数据通道的从基本数据流、格式。
